Corsa Evolution 3b2239

Y151

Actuador de la válvula de recirculación de gases de escape

A123

Amplificador de señal del sensor de velocidad del vehículo

31

Batería -

30

Batería +

T1

Bobina de encendido

M12

Bomba de combustible

X28-I

Caja de fusibles/placa de relés, compartimento motor

X1 F P3 H50 P4

Conector de transmisión de datos Fusible Indicador de combustible Indicador de intervalos de revisión Indicador de temperatura del refrigerante del motor

S258

Interruptor de posición del pedal de embrague

S13

Interruptor de posición del pedal de freno

15

Interruptor del encendido - o dado

S25 Y3

Interruptor del testigo presión de aceite del motor Inyector

A162

Módulo de control del inmovilizador

A81

Módulo de control de la dirección asistida

A35

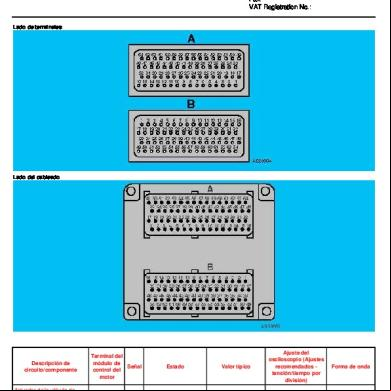

Módulo de control del motor

A16

Módulo de control del ABS

A11

Módulo de control multifuncional

M89

Motor de la mariposa

VAN

Red de área del vehículo (bus de datos)

CAN

Red de área del controlador CAN (bus de datos)

K143

Relé del embrague del compresor del aire acondicionado

K79

Relé de circuitos principales del encendido

K46

Relé de control del motor

K20

Relé de la bomba de combustible

K12-IV

Relé del motor del ventilador del refrigerante del motor 4

K12-III

Relé del motor del ventilador del refrigerante del motor 3

K12-II

Relé del motor del ventilador del refrigerante del motor 2

K12-I

Relé del motor del ventilador del refrigerante del motor 1

B72-II

Sensor calentado de oxígeno - después del catalizador

B72-I

Sensor calentado de oxígeno - antes del catalizador

B69

Sensor de detonación

B30

Sensor de flujo de masa de aire

B86

Sensor de nivel de aceite del motor

B169

Sensor de posición del motor de la mariposa

B149

Sensor de posición de la válvula de recirculación de gases de escape

B138

Sensor de posición del pedal del acelerador

B132

Sensor de posición del árbol de levas

B54

Sensor de posición del cigüeñal

B161

Sensor de presión del refrigerante aire acondicionado

B25

Sensor de temperatura del aire de isión

B24

Sensor de temperatura del refrigerante del motor

B19

Sensor de velocidad de rueda, del. izqd.

B3

Sensor del indicador de nivel de combustible

A5

Tablero de instrumentos

P7

Tacómetro

H63

Testigo de averías del motor

A177

Unidad de control de la mariposa

Fabricante: Opel/Vauxhall Código de motor: Z18XE

Modelo: Corsa-C 1,8 Potencia: 92 (125) 6000

Reglado para: Catalizador regulado

Año: 2000-07

(c) Autodata Limited 2008 30/01/2012 V7.412-SPAC006557

Y104

Válvula de control de emisiones por evaporación



bl = azul

br = marrón

el = marfil

ge = amarillo

gn = verde

gr = gris

nf = neutro

rs = rosa

rt = rojo

sw = negro

vi = violeta

ws = blanco

og = naranja

hbl = azul claro hgn = verde claro

rbr = pardo rojizo

x = cable trenzado y = alta tensión z = conexión sin cable   NOTA: En algunos esquemas (Citroen, Peugeot y Renault) se designa a los cables con un número en lugar de un color, en cuyo caso se numeran en cada extremo, cerca del conector del mazo de cables.

Fabricante: Opel/Vauxhall Código de motor: Z18XE

Modelo: Corsa-C 1,8 Potencia: 92 (125) 6000

Reglado para: Catalizador regulado

Año: 2000-07

(c) Autodata Limited 2008 30/01/2012 V7.412-SPAC006557
