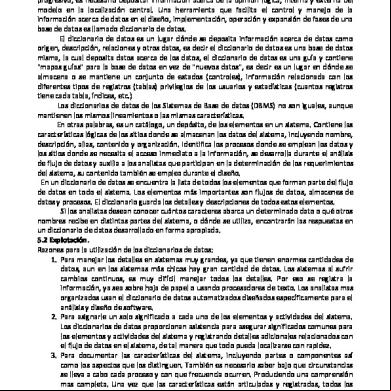

El Diccionario de Datos Notación del diccionario de datos • • • • • • • •

= + () {} [] | ** @

está compuesto de y optativo (puede estar presente o ausente) iteración seleccionar una de varias alternativas separa opciones alternativas en la construcción comentario identificador (campo clave) para un almacén

Asegurar que el diccionario sea completo y consistente

• Definir en el diccionario todas las componentes del DFD (o del modelo). • Definir todas las componentes de las estructuras en el diccionario • No tener más de una definición para el mismo dato • Utilizar la notación correcta • No tener definiciones que no se utilicen en el DFD (o el modelo)

1

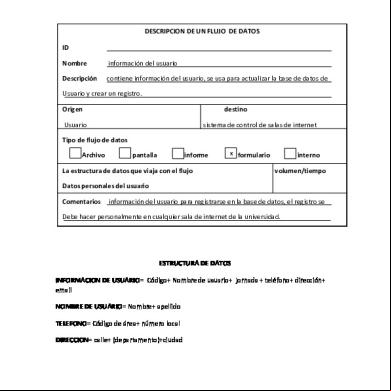

Ejemplos: Estructura nombre = título de cortesía + nombre + (segundo nombre) + apellido título de cortesía = [Sr. | Srta. | Sra. | Dr. | Prof.] nombre = {carácter válido} segundo nombre = {carácter válido} apellido = {carácter válido} carácter válido = [ A-Z | a-z | ‘ | - ] domicilio del cliente = (domicilio de envío) + (domicilio de facturación) domicilio del cliente = [domicilio de envío | domicilio de facturación | domicilio de envío + (domicilio de facturación)] domicilio del cliente = domicilio de envío + (domicilio de facturación) solicitud = nombre del cliente + domicilio de envío + 1{artículo}10 sexo = [Femenino | Masculino]

tipo de cliente = [Gobierno | Industria | Universidad | Otro]
