SDA 5000 ¿QUE ES EL SDA 5000? Las herramientas de medida de la red de cable con Stealth Digital Analyzer (SDA) prueba una amplia gama de parámetros de suma importancia, ayudándole a probar y mantener el rendimiento de su sistema. Algunas de las funciones avanzadas incluyen herramientas para apoyar programas de mantenimiento preventivo para mejorar la calidad de la red. Los usos incluyen alineamiento de amplificadores como nodo ópticos, prueba del rendimiento de las redes de trayectoria descendente y retorno, búsqueda y reparación de las fuentes de ingreso de trayectoria de retorno, medida de la calidad de la señal (portadoras digitales tanto continuas como esporádicas), y cumplimiento de los requisitos de prueba de rendimiento FCC

y CENELEC. Se puede llevar a cabo pruebas de localización de averías y mantenimiento preventivo con precisión y facilidad usando los productos SDA de Acterna:  Comprobar rápidamente la respuesta de frecuencia, los niveles de señal, los zumbidos, la relación portadora a ruido (relación C/N), la profundidad de modulación, y supervise el rendimiento general del sistema de cable.  Realizar pruebas sin interferir con el servicio a los subscriptores de CATV.  Evalúa el rendimiento del sistema de manera precisa y diagnostique y elimine los problemas rápidamente para mantener la calidad de funcionamiento de su equipo de sistema de CATV. El sistema de barrido Stealth de Acterna consiste en al menos dos componentes principales: un transmisor de cabecera y

un receptor de campo. El SDA 5000 es la herramienta ideal para verificar las comunicaciones en el camino de forward y en el camino de retorno, con potentes funciones digitales, como el modulo de análisis QAM o el Sistema Path Track, que permiten personalizar el instrumento adaptándolo al presupuesto y las necesidades tecnológicas de los operadores de cable. MEDIDAS ANALOGICAS  Barrido RF Directo.  Nivel de RF, exploración rápida, modo Tilt.  Medidas durante el servicio: relación portadora/ruido, zumbido, profundidad de modulación.  Medida de la distorsión de intermodulacion (CTB/CSO).

 Monitoreo continua durante las 24 horas del día. TECLAS DE CONTROL

AJUSTE DE LA COMPENSACIÓN COMPENSACIÓN DE FORWARD Se puede realizar este ajuste de una manera sencilla, para verificar niveles desde los testpoint de los dispositivos activos de la red. Estos testpoint tienen -20dB de pérdida, para realizar la

compensación tenemos dos maneras de ingresar: 1. Por el menú de navegación, en la opción de Files and Configure, luego en la opción de Test Point le configuramos la pérdida en el item Probe.

2. En el rápido tenemos la tecla verde (cambio) y el número 3.

COMPENSACIÓN DE RETORNO

Valores que se compensan: 

Internal: 0



External: 3,5 (Splitter)



Probe: 20 (TP)



Telemetry: 20



Sweep: 20

Para verificar la transmisión se oprime la tecla de función en 40 dB

Debe encontrarse

FUNCIONES DEL MEDIDOR

FUNCIÓN

DESCRIPCIÓN

MEDIDAS DE NIVEL

El SDA muestra claramente los resultados indicando el canal sintonizado, el nivel y la frecuencia de video, el nivel y la frecuencia de audio, y la diferencia entre las portadoras de audio y video

MODO TILT

Modo que muestra las variaciones de nivel de las portadoras seleccionadas, estas pueden las portadoras piloto o canales piloto, el medidor calcula automáticamente la pendiente por medio de estos canales y muestra sus niveles. Para ingresar al modificar el plan de canales seguimos los

GRAFICA

siguientes pasos:

MODO SCAN

MEDIDA PORTADORA A RUIDO



Tecla ayuda navegación.



Tecla de función izquierda Files & Configure.



Channel Plan.



Edit Channel Plan.



Con las teclas de desplazamiento nos situamos uno a uno en los canales a configurar y con la tecla de función derecha Tilt marcamos para seleccionar el canal.

Proporciona una vista grafica inmediata del plano de canales completo, con barras cuya altura representa el nivel de video de cada canal.

Para medir la relación portadora a ruido o Carrier to Noise, esta medida se da en dB, en el canal o frecuencia sintonizada, debe estar por encima de 43 dB para no tener problemas de video.

HUM

Es una modulación no deseada en la portadora de video de algún canal, es generado por las fuentes de los amplificadores y por las fuentes de voltaje. El zumbido se representa mediante una barra horizontal sencilla (60 Hz) o doble (120Hz) que atraviesa la pantalla de video. El porcentaje mínimo de HUM es del 3 %.

Asegúrese de que los canales de TV tengan la profundidad de modulación correcta (87.5 % NTSC y 90 % PAL) Problemas con el modulador. PROFUNDIDAD DE MODULACIÓN



Muy baja : pierde contraste, imagen oscura.



Muy alta: Imagen demasiado clara.



Distorsión en el audio, se escucha zumbido en el audio.

SPECT

Analizador de espectro, mide las distorsiones armónicas; en este modo podemos tener una aproximación a la realidad del piso de ruido en el sistema. Además cuenta con un Span máximo de 50 dB lo cual no s muestra el ancho de banda completo del retorno, para esto pedimos cualquier frecuencia menor a 30 MHz, el se centra en dicha frecuencia o si es menor en 29.5 MHz.

CSO/CTB

En este modo tenemos un aproximado de los batidos de segundo y tercer orden, el medidor nos realiza una medición sin necesidad de apagar los canales a verificar, pero es mejor si se necesita realizar la medición contar con la ayuda de cabecera y apagarlos.

SWEEP

Al realizar el barrido tenemos las siguientes ventajas: 

Menor fuerza de trabajo humana requerida.



El barrido puede reducir el número de llamadas de servicio.

En todo caso todavía se necesita un analizador de espectro para ver el piso de ruido, D, Ingreso, etc.

Taps o conectores en mal estado son la causa más frecuente de suck-out (Filtro notch) en la respuesta en frecuencia. Estos generan errores en canales individuales , el barrido es una forma muy eficiente de localizar taps o conectores en mal estado. La función de Scan también funciona pero el error es menos aparente. Causas: 

Problemas de humedad.



Pequeñas fugas a tierra.



Conectores mal montados.



Daños en el cable.

Reflexiones u ondas estacionarias causadas por cualquier defecto que desacople la línea, cables dañados, divisores, taps, etc.

ENVIO DE PORTADORAS Para el envío de portadoras tenemos dos opciones: 1. Portadora de control de camino de retorno en la parte interna de los dispositivos o Loop Back (Lazo cerrado)

Para el : Por la tecla de navegación, en la función lateral RF Measure – Loopback. Tenemos tres opciones con la tecla lateral TX: o

Frecuencia de la portadora.

o

Atenuación, esta se calcula dependiendo del valor que se necesite, por defecto nos genera 51.9 dB.

o

Encender o apagar la portadora.

2. Portadora de control para ser leída en cabecera y realizar la calibración en Retorno, esta verifica la transmisión desde el dispositivo en que se envía hasta la cabecera esta se realiza por medio de la función diagnostics.

En la opción de configuración, diagnostics, Transmitter Diagnostics tenemos las siguientes opciones: o

Transmitter Frecuency: Frecuencia de la portadora.

o

Transmitter Attenuator: Atenuación.

o

Transmitter On/Off: Encender/Apagar.

Video medidor SDA5000

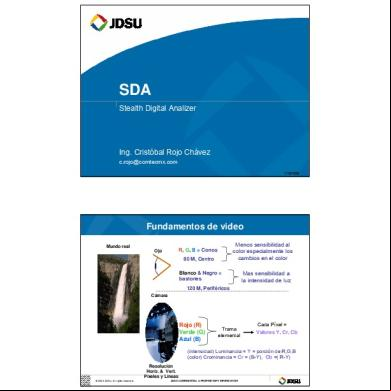

Presentación SDA Simulador SDA
