1.0 OBJETIVO.

El propósito de este procedimiento es definir el correcto alineamiento , nivelacion y verticalidad durante el montaje de las estructuras metálicas. 2.0 ALCANCE.

Este procedimiento cubre la preparación, instalación e inspección de Las estructuras metálicas durante el montaje. 3.0 NORMAS DE REFERENCIA / DOCUMENTACION.

   

STRUCTURAL WELDING CODE STEEL AWS D1.1. 2010. NORMA TECNICA DE EDIFICACIONES NTE- E. 090. AMERICAN ISTITUTE OF STEEL CONSTRUCTION INC - AISC. ESPECIFICACIONES TÉCNICAS DEL PROYECTO.

4.0 EQUIPOS DE VERIFICACION.

    

Estación Total Electrónica. Teodolito Electrónico/Mecánico. Nivel de Mano. Wincha métrica - metálica. Nivel Automático.

5.0 INSPECCION DE PERNOS DE ANCLAJE-COLUMNA/VIGAS.

El topógrafo realizará la verificación correcta de niveles, alineamiento y verticalidad de la instalación de los anclajes, respetando las tolerancias durante el proceso constructivo e instalación de las Obras Civiles. La instalación de los pernos embebidos en concreto será de acuerdo a los planos emitidos para construcción. De encontrarse incompatibilidad con la Ingeniería básica referente a la ubicación y encontrándose fuera de tolerancia, se realizara nuevos procedimientos para absolver cualquier incompatibilidad de la parte civil para la instalación de las estructuras. 6.0 NIVELACION DE ESTRUCTURAS.

Antes de proceder al inicio del montaje de estructuras, se debe controlar los elementos y partes del sistema de montaje, identificándolos (tubo, conectores, polines, y elementos de sujeción), este control se realiza en conformidad con los planos de montaje y de marcas, si hubiese algún elemento dañado ya sea por transporte y/o manipuleo se tomara acción inmediata identificándolo para verificar la implicancia en el proceso de montaje. Durante el montaje se realizara la verificación y ubicación de los códigos de elementos correspondiente a los Planos de Montaje. En el proceso de montaje se verificará con el Nivel Automático la nivelación de las placas bases de las columnas y planchas de anclaje de vigas. Las columnas individuales se consideran niveladas en un mismo plano de base, si la desviación angular (de la pendiente) entre ellas, con relación al eje de referencia de montaje no EL QUINDE – ICA / SAGA FALABELLA Página 3 de 6

PROCEDIMIENTO NIVELACION ALINEAMIENTO Y VERTICALIDAD

Pág. 4 de 6 Rev. 1 / 13 -01-13

ELABORADO POR

REVISADO POR

APROBADO POR

Yhon Cauti Espejo Supervisor de Calidad

Juan M. Tinco Tinco Residente de Obra

Christian Hernandez C. Gerente Operaciones

excede 1:500, y se mantiene dentro los márgenes de tolerancia de montaje de la norma AISC.

6.1 Preparación de la Placa Base. Para el alineamiento y nivelación de las columnas se utilizaran “Tuercas de Nivelación”, estas regularan las bases para que queden verticalizadas dentro de los márgenes establecidos. Las bases de concreto deberán de ser repicadas para que cuando se aplique el grout este tenga la adherencia suficiente para que pueda llegar a su resistencia requerida, las dimensiones (altura), para la aplicación de grout estarán descritas en los planos y en las especificaciones. Si hubiese la necesidad de utilizar placas de nivelación esta serán de espesores comprendidos entre 1/4” hasta 1”, las cuales quedaran adheridas a la base de concreto con grout. Para la calzadura de las columnas, las placas que estarán en o directo con el grout no deben tener ninguna aplicación de pintura. Para la instalación de los pernos de anclaje se tendrá en cuenta: La diferencia de la altura final de los pernos de anclaje no será mayor a 150mm entre todos pernos de anclaje.

6.2 Izaje de Elementos a Montar. la carga debe ser relacionada con la capacidad de izaje de la grúa o camión grúa. Los elementos estructurales serán izados de acuerdo a la secuencia de montaje, señalizando el área de trabajo, tomando en cuenta que para los izajes no deben haber ningún personal ajeno a la actividad que se está realizando en esos momentos, la estructura debe estabilizarse con cuerdas mientras ésta adquiere suficiente longitud para ser estable por sí misma.

6.3 Verificación Topográfica. Luego el topógrafo verificara la posición de los elementos de montaje. Si se detecta alguna desviación producto de la fabricación de elementos y/o obra civil será comunicada al cliente, esto quedara registrado en el protocolo de topografía, posteriormente marcara los niveles de referencias tanto de alineación, verticalidad y nivelación, según plano. Esta medición será aprobada a su vez por el topógrafo del cliente, Quedando registrado en el protocolo de topografía. El ajuste final se realiza de la mano con el control topográfico, este se hará para las correcciones de alguna desviación que no esté dentro de las tolerancias permitidas.

6.4 Conexiones Empernadas. Para el ajuste de los pernos, éstos deben estar libres de polvo, oxido y de cualquier medio agresivo, no deben estar expuestos a la intemperie. El valor de ajuste será dado respetando las características de los pernos (material, grado, diámetro), los valores lo proporcionara el proveedor a través de una tabla especificando estos datos. El método de ajuste a utilizar será mecánico o neumático

EL QUINDE – ICA / SAGA FALABELLA Página 4 de 6

PROCEDIMIENTO NIVELACION ALINEAMIENTO Y VERTICALIDAD

Pág. 5 de 6 Rev. 1 / 13 -01-13

ELABORADO POR

REVISADO POR

APROBADO POR

Yhon Cauti Espejo Supervisor de Calidad

Juan M. Tinco Tinco Residente de Obra

Christian Hernandez C. Gerente Operaciones

según las características de la estructura, pintándose al final de este la cabeza de los pernos en señal de que ya fueron ajustados. Una vez terminado el tiempo de curado del grout se procederá al ajuste de los pernos de anclajes de la estructura los cuales deben estar protegidos de cualquier medio agresivo externo (oxido, polvo, hilos rotos o dañados, salpicaduras de grout, etc.). Los valores para el ajuste de los pernos de anclaje será proporcionado por ingeniería y están de acuerdo a la Specification for Structural ts Using High-Strength Bolts (RCSC).

6.5 Conexiones Soldadas. Si alguna estructura requiriese de soldadura esta se hará tomando como código de calificación la norma AWS D1.1 respetando los criterios de inspección visual que dicha norma exige. 7.0

TOLERANCIAS DE NIVELACION, ALINEAMIENTO Y VERTICALIDAD

Serán referenciadas de la siguiente manera: Las columnas individuales se consideran aplomadas y niveladas si la desviación del eje de trabajo no excede 1:500, sujeta a las siguientes limitaciones: a) Para columnas soldadas y vigas armadas principales, sin tener en cuenta la sección transversal, la variación de rectitud isible será: Largo < 10 000 mm (10 m) = 1mm x largo total de viga (m) Largo ≥ 10 000 mm (10 m) y ≤ 15 000 mm (15 m) = 10 mm. 8.0

ELEMENTOS DIFERENTES A COLUMNA.

a) El alineamiento de elementos consistentes de una sola pieza recta sin empalmes de obra, excepto elementos en volado, es considerado aceptable si la variación en alineamiento es causada solamente por la variación del alineamiento de columnas y/o por el alineamiento de elementos soportantes principales dentro de los límites permisibles para la fabricación y montaje de tales elementos. b) La elevación de elementos conectados a columnas es considerada aceptable si la distancia desde el punto de trabajo del elemento a la línea superior de empalme de la columna no se desvía más de 5 mm o menos de 8 mm de la distancia especificada en los planos. c) La elevación de elementos distintos a los conectados a columnas, los cuales consisten de piezas individuales, se considera aceptable si la variación en la elevación real es causada solamente por la variación en elevación de los elementos de soporte, los cuales están dentro de los límites permisibles para la fabricación y montaje de tales elementos. d) Piezas individuales, las que son partes de unidades ensambladas en obra y contienen empalmes de obra entre puntos de apoyo, se consideran aplomadas, niveladas y alineadas si la variación angular del eje de trabajo de cada pieza relativa al plano de alineamiento no excede 1: 500. EL QUINDE – ICA / SAGA FALABELLA Página 5 de 6

PROCEDIMIENTO NIVELACION ALINEAMIENTO Y VERTICALIDAD

Pág. 6 de 6 Rev. 1 / 13 -01-13

ELABORADO POR

REVISADO POR

APROBADO POR

Yhon Cauti Espejo Supervisor de Calidad

Juan M. Tinco Tinco Residente de Obra

Christian Hernandez C. Gerente Operaciones

e) La elevación y alineamiento de elementos en volado será considerada aplomada, nivelada y alineada si la variación angular del eje de trabajo desde una línea recta extendida en la dirección plana desde el punto de trabajo a su extremo de apoyo no excede 1: 500. f) La elevación y alineamiento de elementos de forma irregular será considerada aplomada, nivelada y alineada si los elementos fabricados están dentro de sus tolerancias y sus elementos de apoyo o elementos están dentro de las tolerancias especificadas por la norma AISC. 9.0 ELEMENTOS ANEXADOS.

Las tolerancias en posición y alineamiento de elementos anexados como dinteles, apoyo de muros, ángulos de borde y similares serán como sigue: a) Los elementos anexados se consideran propiamente ubicados en su posición vertical cuando su ubicación está dentro de 9 mm de la ubicación establecida desde la línea superior de empalme de la columna más cercana a la ubicación del apoyo como se especifique en los planos. b) Los elementos anexados se consideran propiamente ubicados en su posición horizontal cuando su ubicación está dentro de 9 mm de la correcta ubicación relativa al eje de acabado establecido en cualquier piso particular. c) Los extremos de elementos anexados se consideran propiamente ubicados cuando están alineados dentro de 5 mm entre uno y otro vertical y horizontalmente. 10.0 CORRECCION DE ERRORES.

Las operaciones normales de montaje incluyen la corrección de defectos menores con moderadas operaciones de agrandado de agujeros, recortes, soldadura o corte y el posicionado de elementos mediante el uso de punzones. Los errores que no puedan ser corregidos con las operaciones mencionadas o los cuales requieran cambios mayores en la configuración de los elementos deberán reportarse inmediatamente al supervisor de obra y al fabricante por parte del montajista para establecer la responsabilidad en la corrección del error o para aprobar el método más adecuado de corrección a ser empleado. 11.0

ANEXOS.

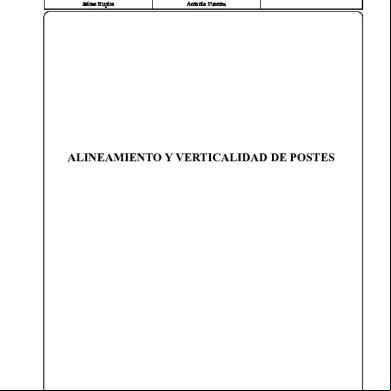

Formato de nivelación, alineamiento y verticalidad.
