Proyecto Fuente De Voltaje Variable 441w32

PROYECTO FUENTE DE VOLTAJE VARIABLE 1. Objetivo *Construir una Fuente de Voltaje Variable continua positiva, la etapa regulado escoger entre 10 y 15 V y la etapa ajustado deberá poderse variar entre 0V a 20V con un paso de un Voltio y 2 Amp. *Utilizar placas de circuitos impresos, ver como funcionan y como se integra cada uno de los componentes en los mismos 2. Marco Teórico Fuente.- Cuando nos encaminamos al estudio de la electrónica, y comenzamos a realizar circuitos, es necesario alimentarlos con voltajes específicos. Cada vez que hacemos un proyecto tenemos que pensar en la fuente que lo alimentará. Por esta razón es indispensable tener en nuestro laboratorio una fuente regulada variable, que nos permita ajustar el voltaje para el circuito o proyecto que queremos probar. Presentamos una fuente regulada variable, que puede entregar voltajes; desde 0 Voltios, hasta 20 V, con una corriente máxima de 3 amperios. Una fuente regulada, es la que puede mantener un voltaje estable en su salida, a pesar de las variaciones del voltaje en la entrada y la carga a la que es expuesta. Para esta fuente hemos utilizado el regulador variable LM317. Este regulador entrega una corriente de hasta 1,5 amperios y voltajes entre 0 V hasta 20 V. Es muy sencillo de montar y los componentes que lo acompañan son muy pocos. La función del puente de diodos es la de invertir todos los ciclos negativos a ciclos positivos, desapareciendo la tensión negativa. El puente entrega los ciclos positivos a través de la pata marcada con un (+), Y la pata de la esquina contraria, será tierra (GND) o negativo. El valor del puente de diodos, depende de los requerimientos del circuito que se piensa alimentar, en este caso es de 4 amperios. El puente va acompañado de un condensador que rectifica la corriente, que el puente de diodos entrega, pero que aún no ha convertido totalmente en corriente continua. El condensador se carga y no deja que la corriente baje a cero, manteniéndola en un mismo voltaje. El valor mínimo de este condensador es de 2200 microfaradios. Si el circuito es de alto consumo, le recomendamos usar un condensador de 4.700 microfaradios. El voltaje entre el terminal o pata de ajuste y la pata de salida es de 1.25 voltios. Esto está determinado internamente por el regulador y por la corriente que circula por la resistencia de 240 ohmios que interconecta la pata de ajuste y la salida. El potenciómetro hace un divisor de voltaje en conjunción con la resistencia de 240 ohmios y al variar esta resistencia, cambia el voltaje a la salida del regulador. El potenciómetro es de 5K y debe ser lineal.

Transformador.Se denomina transformador o trafo (abreviatura), a un dispositivo eléctrico que permite aumentar o disminuir la tensión en un circuito eléctrico de corriente alterna, manteniendo la frecuencia. La potencia que ingresa al equipo, en el caso de un transformador ideal (esto es, sin pérdidas), es

igual a la que se obtiene a la salida. Las máquinas reales presentan un pequeño porcentaje de pérdidas, dependiendo de su diseño, tamaño, etc. El transformador es un dispositivo que convierte la energía eléctrica alterna de un cierto nivel de tensión, en energía alterna de otro nivel de tensión, por medio de interacción electromagnética. Está constituido por dos o más bobinas de material conductor, aisladas entre sí eléctricamente y por lo general enrolladas alrededor de un mismo núcleo de material ferro magnético. La única conexión entre las bobinas la constituye el flujo magnético común que se establece en el núcleo. Rectificador en puente El rectificador más usado es el llamado rectificador en puente, su esquema es el siguiente:

Cuando Vi es positiva los diodos D2 y D3 conducen, siendo la salida Vo igual que la entrada Vi. Cuando Vi es negativa los diodos D1 y D4 conducen, de tal forma que se invierte la tensión de entrada Vi haciendo que la salida vuelva a ser positiva el resultado es el siguiente:

El regulador

Un regulador o estabilizador es un circuito que se encarga de reducir el rizado y de proporcionar una tensión de salida de la tensión exacta que queramos. En esta sección nos centraremos en los reguladores integrados de tres terminales que son los más sencillos y baratos que hay, en la mayoría de los casos son la mejor opción.

Este regulador puede estar formado por transistores, circuitos integrados o amplificadores operacionales. Diagrama de bloque La función de una fuente de alimentación es convertir la tensión alterna en una tensión continua y lo más estable posible, para ello se usan los siguientes componentes: 1.- Transformador de entrada; 2.- Rectificador a diodos; 3.- Filtro para el rizado; 4.- Regulador (o estabilizador) lineal. Este último no es imprescindible.

Simbología y nomenclatura

Símbolo

Descripción Transformador

Diodo

Capacitor

Transistor

Resistencia

Potenciómetro

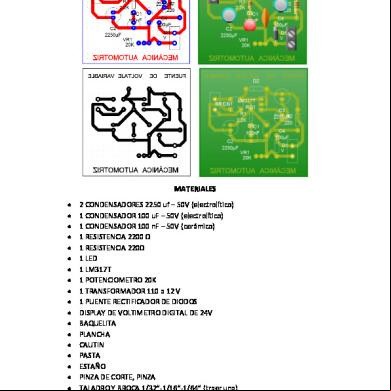

Materiales.1 Regulador de voltaje LM317T Diodos: 1 puente de diodos de 2 amperios o más. Resistores: 1 de 220Ω / ohmios, 1 potenciómetro de 5KΩ / kilohmios(pot) Capacitores: 1 de 4,700uF, 25 Voltios, electrolítico. 1 de 100uF de 16 Voltios, electrolítico. 2 de 0.1uF 1 Transformador 120/240VCA a 12.6 VCA de 1.5 amp. en el secundario. 1 Fusible de 1.5 amperios para poner del lado del secundario. PROCEDIMIENTO Armar el circuito mostrado en la figura:

Graficos e Imágenes

Conclusiones Se logró diseñar la fuente con las condiciones requeridas, existen algunas variaciones en los cálculos teóricos respecto a los datos reales de la fuente.
