Recalentamiento Y Subenfriamiento 2z3g47

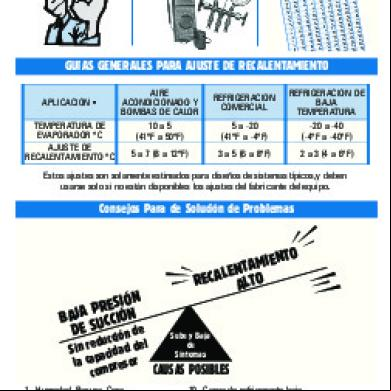

RECALENTAMIENTO (5ºC – 8ºC)

SUBENFRIAMIENTO (3ºC – 5ºC)

Es la diferencia de Tª medida en la salida del evaporador y la Tª de evaporación (cambio de estado) indicada por el manómetro de baja presión.

Es la diferencia de Tª de condensación (cambio de estado) indicada por el manómetro de alta presión y la Tª medida a la salida del condensador.

Ej.: Si el manómetro de baja nos indica una presión de 2 bar, a la cual equivale a una Tª de evaporación de 0ºC. Y la Tª del tubo de salida del evaporador, medida con el termómetro de o nos indica 5ºC, para calcular el recalentamiento realizaríamos la siguiente operación. 5ºC – 0ºC = 5ºC Recalentamiento óptimo. MAL FUNCIONAMIENTO 1)

2)

Lectura del manómetro de baja 2 bar que le corresponde 0ºC y siendo la Tª medida en el tubo de salida del evaporador 15ºC. 15ºC – 0ºC= 15ºC Recalentamiento excesivo. Un recalentamiento excesivo igual o mayor de 10ºC nos está indicando falta de fluido en el evaporador. Lectura del manómetro de baja 2 bar que le corresponde 0ºC y siendo la Tª medida en el tubo de salida del evaporador 1ºC. 1ºC – 0ºC= 1ºC Recalentamiento débil. Un recalentamiento débil igual o menor de 2ºC nos está indicando exceso de fluido en el evaporador.

EJ. Si el manómetro nos indica 18 bar, a la cual corresponde una Tª de condensación de 65ºC.Y la Tª medida con el termómetro a la salida del condensador nos indica 60ºC.Se realiza la siguiente operación: 65ºC – 60ºC= 5ºC Subenfriamiento óptimo. MAL FUNCIONAMIENTO 1)

2)

Si con la misma presión medimos 63ºC. 65ºC – 63ºC= 2ºC Subenfriamiento débil. Igual o menor a 2ºC falta fluido en el condensador. Aunque la presión sea correcta. Si con la misma presión medimos 53ºC. 65ºC – 53ºC=12ºC.Subenfriamiento fuerte. Igual o superior a 10ºC exceso de fluido en el condensador, esto originará problemas en la fase de expansión. También puede indicar que el filtro deshidratador este obturado. No se debería de realizar ninguna carga de refrigerante sin comprobar antes el subenfriamiento.

RECALENTAMIENTO (5ºC – 8ºC)

SUBENFRIAMIENTO (3ºC – 5ºC)

Es la diferencia de Tª medida en la salida del evaporador y la Tª de evaporación (cambio de estado) indicada por el manómetro de baja presión.

Es la diferencia de Tª de condensación (cambio de estado) indicada por el manómetro de alta presión y la Tª medida a la salida del condensador.

Ej.: Si el manómetro de baja nos indica una presión de 2 bar, a la cual equivale a una Tª de evaporación de 0ºC. Y la Tª del tubo de salida del evaporador, medida con el termómetro de o nos indica 5ºC, para calcular el recalentamiento realizaríamos la siguiente operación. 5ºC – 0ºC = 5ºC Recalentamiento óptimo.

EJ. Si el manómetro nos indica 18 bar, a la cual corresponde una Tª de condensación de 65ºC.Y la Tª medida con el termómetro a la salida del condensador nos indica 60ºC.Se realiza la siguiente operación: 65ºC – 60ºC= 5ºC Subenfriamiento óptimo.

MAL FUNCIONAMIENTO

MAL FUNCIONAMIENTO

1)

2)

Lectura del manómetro de baja 2 bar que le corresponde 0ºC y siendo la Tª medida en el tubo de salida del evaporador 15ºC. 15ºC – 0ºC= 15ºC Recalentamiento excesivo. Un recalentamiento excesivo igual o mayor de 10ºC nos está indicando falta de fluido en el evaporador. Lectura del manómetro de baja 2 bar que le corresponde 0ºC y siendo la Tª medida en el tubo de salida del evaporador 1ºC. 1ºC – 0ºC= 1ºC Recalentamiento débil. Un recalentamiento débil igual o menor de 2ºC nos está indicando exceso de fluido en el evaporador.

3)

4)

Si con la misma presión medimos 63ºC. 65ºC – 63ºC= 2ºC Subenfriamiento débil. Igual o menor a 2ºC falta fluido en el condensador. Aunque la presión sea correcta. Si con la misma presión medimos 53ºC. 65ºC – 53ºC=12ºC.Subenfriamiento fuerte. Igual o superior a 10ºC exceso de fluido en el condensador, esto originará problemas en la fase de expansión. También puede indicar que el filtro deshidratador este obturado. No se debería de realizar ninguna carga de refrigerante sin comprobar antes el subenfriamiento.
